Электричество — основа работы практически всей бытовой техники и инженерных систем дома. Однако электросеть не всегда стабильна: скачки напряжения, провалы или перекосы фаз могут происходить даже в городских квартирах, не говоря уже о частных домах и дачах. Эти колебания способны повредить дорогостоящие приборы, а в некоторых случаях даже создать риск пожара. Именно поэтому все больше владельцев жилья задумываются о защите своей техники. Один из самых эффективных способов — это установка устройства, которое отслеживает состояние сети и мгновенно реагирует на опасные отклонения. Так, с помощью реле напряжения можно автоматически отключить нагрузку при критических значениях и восстановить питание, когда параметры вернутся в норму.
Что такое реле напряжения и как оно работает?
Реле напряжения — это автоматический защитный прибор, предназначенный для контроля параметров электрической сети и отключения нагрузки при их выходе за установленные пределы. Оно действует как “сторожевой механизм”, постоянно анализируя текущее напряжение и принимая решение, безопасно ли в данный момент подавать питание на подключенные устройства.
Принцип работы основан на трех основных этапах:
- Непрерывный контроль напряжения. Встроенный измерительный модуль отслеживает каждое изменение в сети, фиксируя значения несколько раз в секунду.
- Сравнение с допустимыми пределами. Микроконтроллер сверяет полученные данные с заранее установленными параметрами — это нижний и верхний порог.
- Реакция на отклонения. Если напряжение выходит за допустимый диапазон, исполнительный элемент моментально разрывает цепь.
Для предотвращения ложных срабатываний предусмотрена задержка повторного включения. Она нужна, чтобы питание не возвращалось в момент кратковременного колебания, которое может повториться через доли секунды. Например, для холодильников часто выставляют задержку в 2–3 минуты, чтобы компрессор успел стабилизироваться.
Внутреннее устройство реле обычно включает несколько узлов: измерительный модуль, микроконтроллер, исполнительный механизм (реле или контактор) и интерфейс для настройки. В более продвинутых моделях есть цифровой дисплей, позволяющий точно выставлять пороги, а также система памяти, сохраняющая настройки при отключении электричества.
Почему без реле напряжения можно потерять технику
Даже в современных городах электрические сети испытывают значительные нагрузки. Особенно заметны колебания в часы пикового потребления — вечером, когда включены телевизоры, кондиционеры, стиральные машины, плиты. В этот момент напряжение может падать на 10–20%, а при внезапном отключении крупных потребителей — наоборот, резко подскакивать.
В частных домах к проблемам добавляются длинные линии электропередач, ветровые и грозовые повреждения, устаревшие кабели. После грозы или аварии на линии скачок до 270–280 В вполне реален. Для бытовой техники это критично: блоки питания телевизоров и компьютеров не рассчитаны на такие значения, а компрессоры холодильников могут перегреться и выйти из строя за считанные минуты.
Есть и менее очевидный риск — постепенный износ. При пониженном напряжении, например, 190–200 В, многие моторы работают с повышенной нагрузкой, греются и теряют ресурс. Это может быть не заметно сразу, но через несколько месяцев техника начнет ломаться чаще.
В итоге ущерб от одной-двух серьезных аварий в сети может многократно превысить стоимость установки реле напряжения. При этом устройство работает полностью автоматически, без участия человека, и реагирует быстрее, чем кто-либо успел бы вручную отключить питание.
Где устанавливают реле напряжения

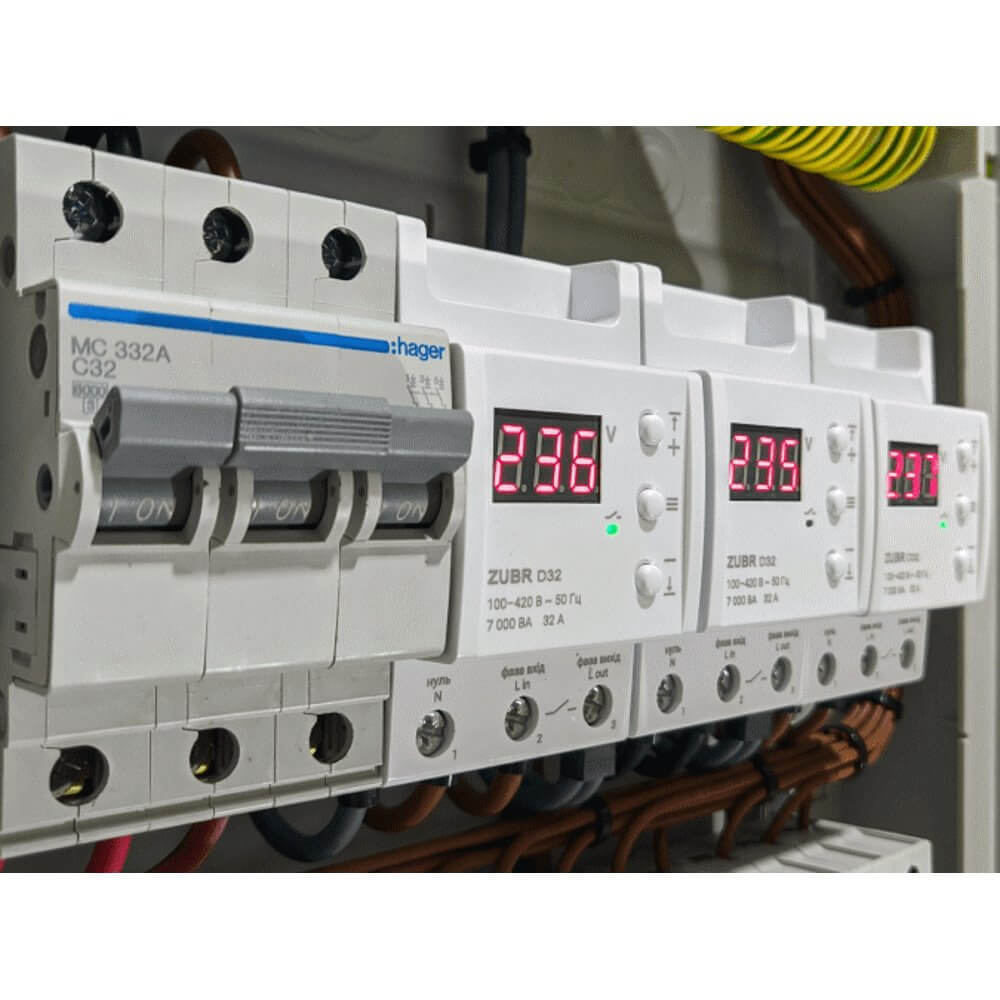

Реле можно монтировать по-разному в зависимости от того, что именно нужно защитить. На вводе в дом или квартиру устанавливают модульные модели, которые контролируют всю сеть сразу. Это особенно удобно, когда необходимо обезопасить не только отдельные приборы, но и всю электропроводку от перегрузок и аварийных режимов.
В случаях, когда защита нужна только определенному оборудованию, например газовому котлу, серверу или дорогостоящей бытовой технике, применяют розеточные реле. Они компактны, легко подключаются и не требуют вмешательства в проводку.
Есть и комбинированные решения, например удлинители с встроенным реле. Их используют для защиты домашнего офиса, телевизионного центра или группы бытовых приборов.
В частных домах, особенно с трехфазным вводом, часто ставят реле в электрощитке, а для наиболее уязвимых устройств — дополнительные индивидуальные модели. Это дает двойную защиту: общую для всей сети и персональную для критически важного оборудования.
Как выбрать реле напряжения для дома
Выбор реле начинается с анализа электросети и перечня подключаемых приборов. Если дом питается от однофазной сети 220 В, подойдут стандартные однофазные модели.
Диапазон срабатывания лучше выбирать с возможностью регулировки. Для большинства случаев нижний порог выставляют на уровне 180–190 В, а верхний — 240–250 В. Это значение можно скорректировать в зависимости от качества электроснабжения в конкретном районе.
Время задержки повторного включения особенно важно для техники с компрессорами — холодильников, кондиционеров, морозильных камер. Если задержка слишком короткая, есть риск повторного удара по мотору при нестабильной сети. Оптимальное значение для таких приборов — от 120 до 180 секунд.
Также следует учитывать максимальный ток нагрузки. Он должен быть не меньше суммарного тока, который потребляют все подключенные устройства. Для всего дома этот параметр рассчитывают по мощности вводного автомата.
Цифровой дисплей и понятный интерфейс упрощают настройку, а наличие индикации аварийных состояний позволяет сразу понять причину отключения. В некоторых моделях есть память событий и даже возможность подключения к системе “умного дома” для дистанционного контроля.
Сравнение однофазных и трехфазных реле
Однофазные модели предназначены для работы с напряжением 220 В и подходят для большинства квартир и небольших домов. Они компактны, просты в установке и часто стоят недорого.
Трехфазные устройства работают в сетях 380 В и выполняют сразу несколько функций. Они контролируют не только общее напряжение, но и баланс между фазами. При обрыве одной фазы или сильном перекосе устройство отключает питание, предотвращая повреждение электродвигателей и оборудования. В некоторых моделях предусмотрено раздельное управление по фазам, что позволяет отключать только проблемную линию.
Выбор между этими типами зависит от конфигурации электросети в доме и того, насколько чувствительно подключенное оборудование к колебаниям напряжения.
Реле напряжения — это практичное решение для предотвращения поломок бытовой и промышленной техники из-за нестабильности электросети. Оно автоматически отключает питание при опасных отклонениях и включает его снова, когда параметры возвращаются в норму. При выборе важно учитывать тип сети, диапазон срабатывания, задержку включения и мощность. На современном рынке представлено множество устройств, в том числе и разные реле времени, которые помогают автоматизировать управление питанием и обеспечивают дополнительную защиту оборудования.
